Pod koniec lipca tego roku, a właściwie 31 lipca 2025 Bentley Systems wydała nową wersję Microstation, czyli wersję 2025 (25.00.00.119)
Dzięki uprzejmości przedstawiciela Bentley Systems w Polsce otrzymaliśmy do testów tą wersję i oczywiście, chcielibyśmy się podzielić wrażeniami z tej aktualizacji.
Zaczniemy od największych zadeklarowanych zmian przez producenta.
Python Asystant

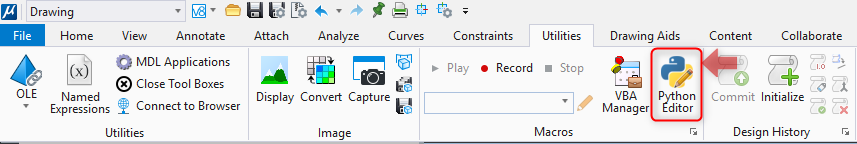

Przede wszystkim to Python Asystant, czyli asystent do tworzenia makr w języku Python z wsparciem sztucznej inteligencji. Tu trzeba powiedzieć, że samo narzędzie do tworzenia makr w Python-ie już istniało w poprzedniej wersji Microstation, natomiast teraz zostało rozbudowano o pomocnika AI. Funkcja znajduje się na zakładce Utilities w grupie Drawing:

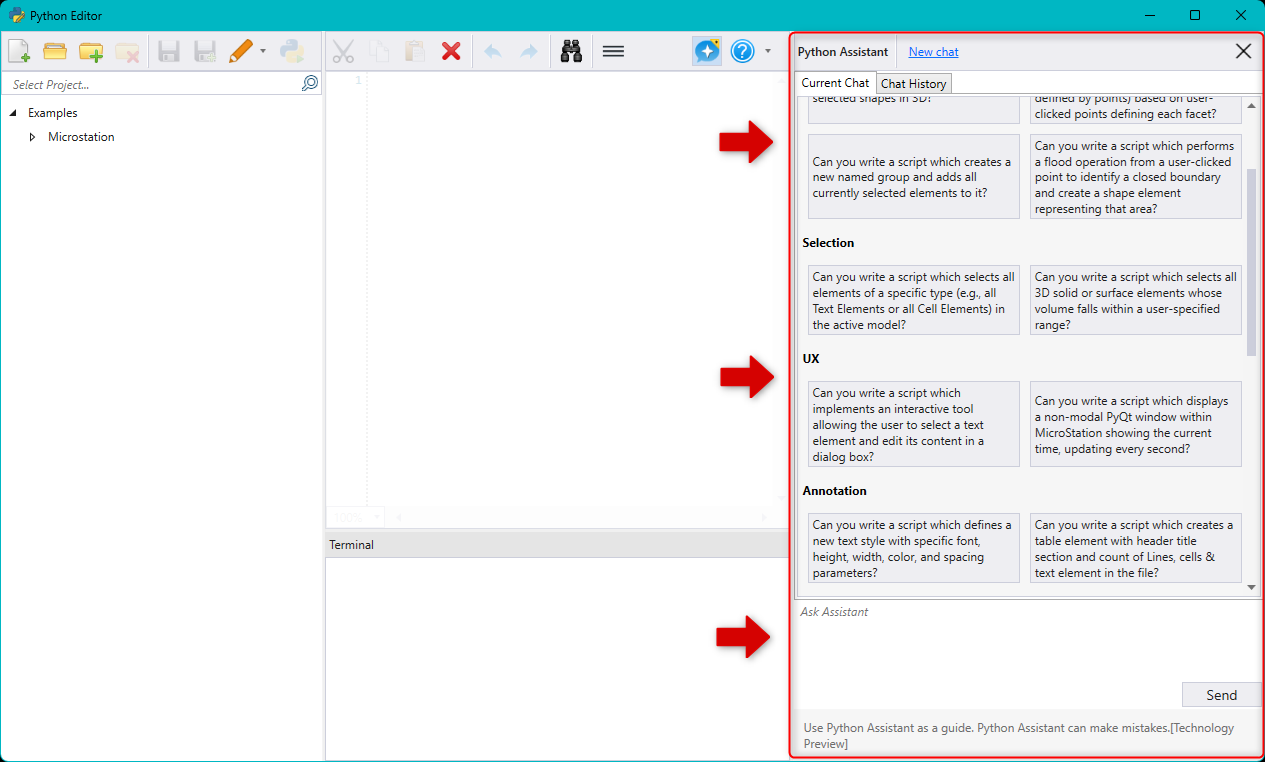

W głównym oknie edytora Python-a po prawej stronie znajduję się sekcja asystenta:

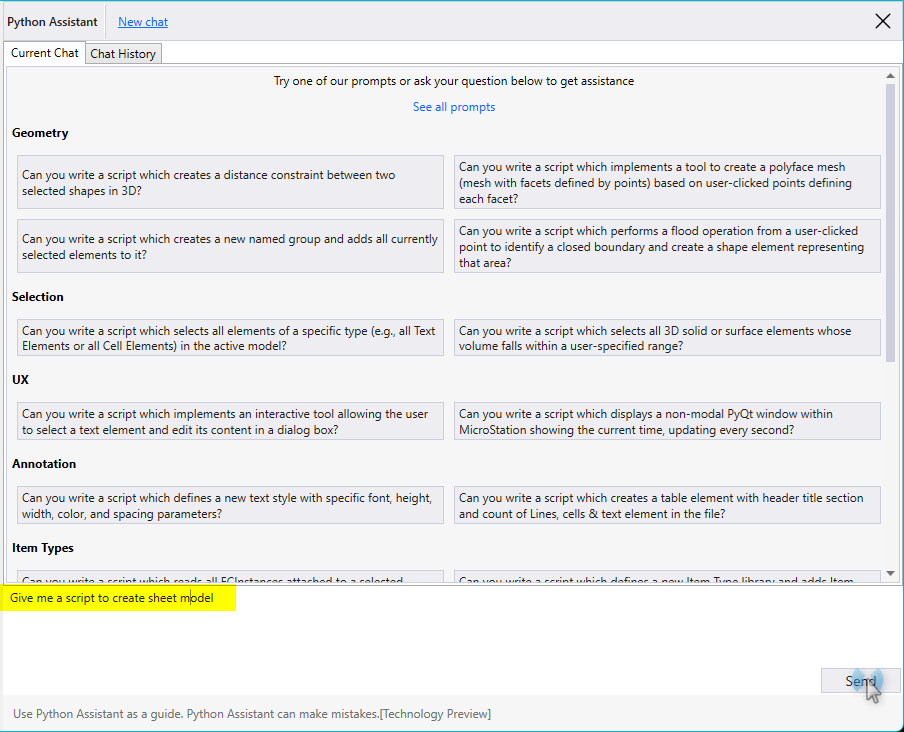

W górnej części podane przykładowe zapytania, a w dolnej właściwie samo pole do składania zapytań. Po wpisaniu i wysłaniu zapytania za pomocą przycisku Send musimy odczekać chwilę aż w górnej części okna pojawi się odpowiedz.

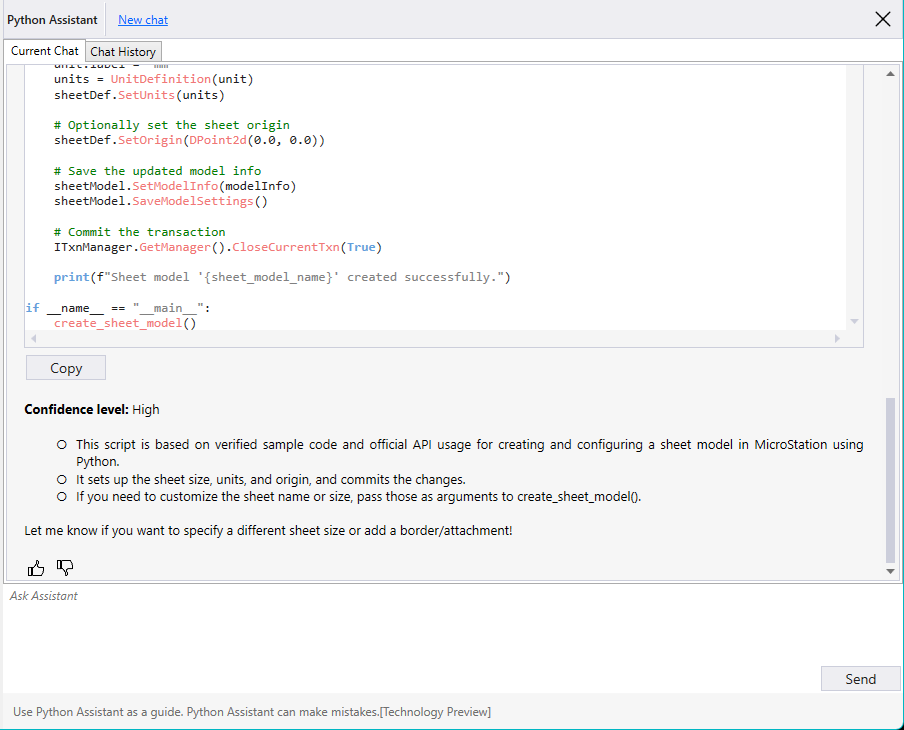

Z reguły asystent podaje kompletny kod, który można szybko skopiować za pomocą przycisku Copy i w kleić w do bieżącego makra. Podany kod zawiera komentarze, które ułatwiają odczytanie i zrozumienie makra. W odpowiedzi na nasze zapytanie asystent takoż podaje pewien opis dotyczący makra, który zawiera wskazówki odnośnie jego użycia.
Google Maps

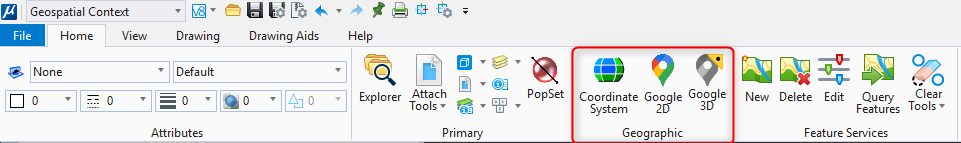

Drugą na naszej liście głównych nowości Microstation 2025 jest możliwość używania map Google jako podkład. Funkcja jest dostępna na zakładce Home w sekcji Geospatial Context
Zanim wstawimy podkład musimy oczywiście dodać system współrzędnych za pomocą funkcji Coordinate System.

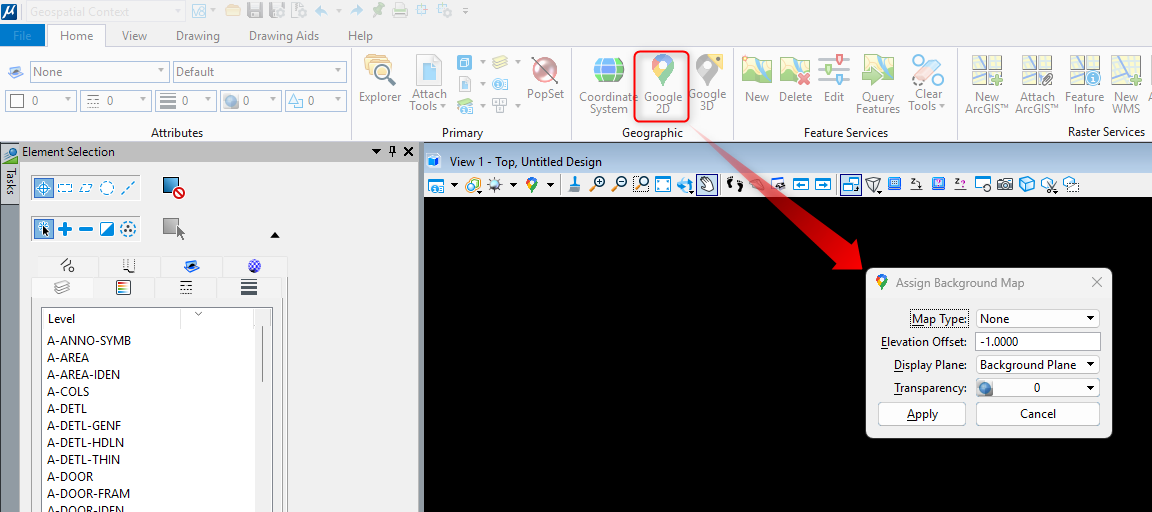

Następnie dodajemy podkład Google 2D lub 3D
W powstałym oknie wybieramy rodzaj mapy:
Oraz pozostałe parametry: poziomu, przezroczystości, wyświetlania.

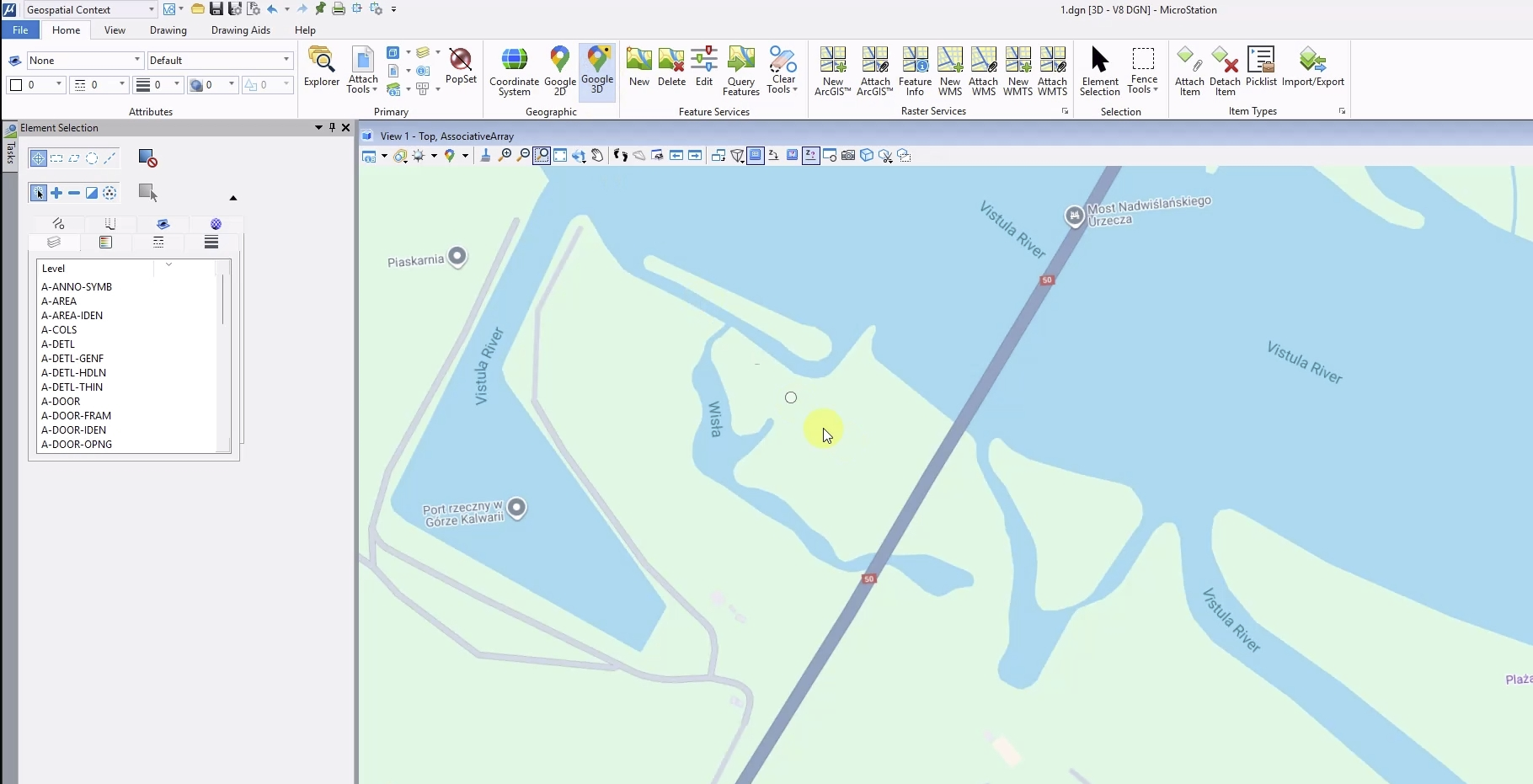

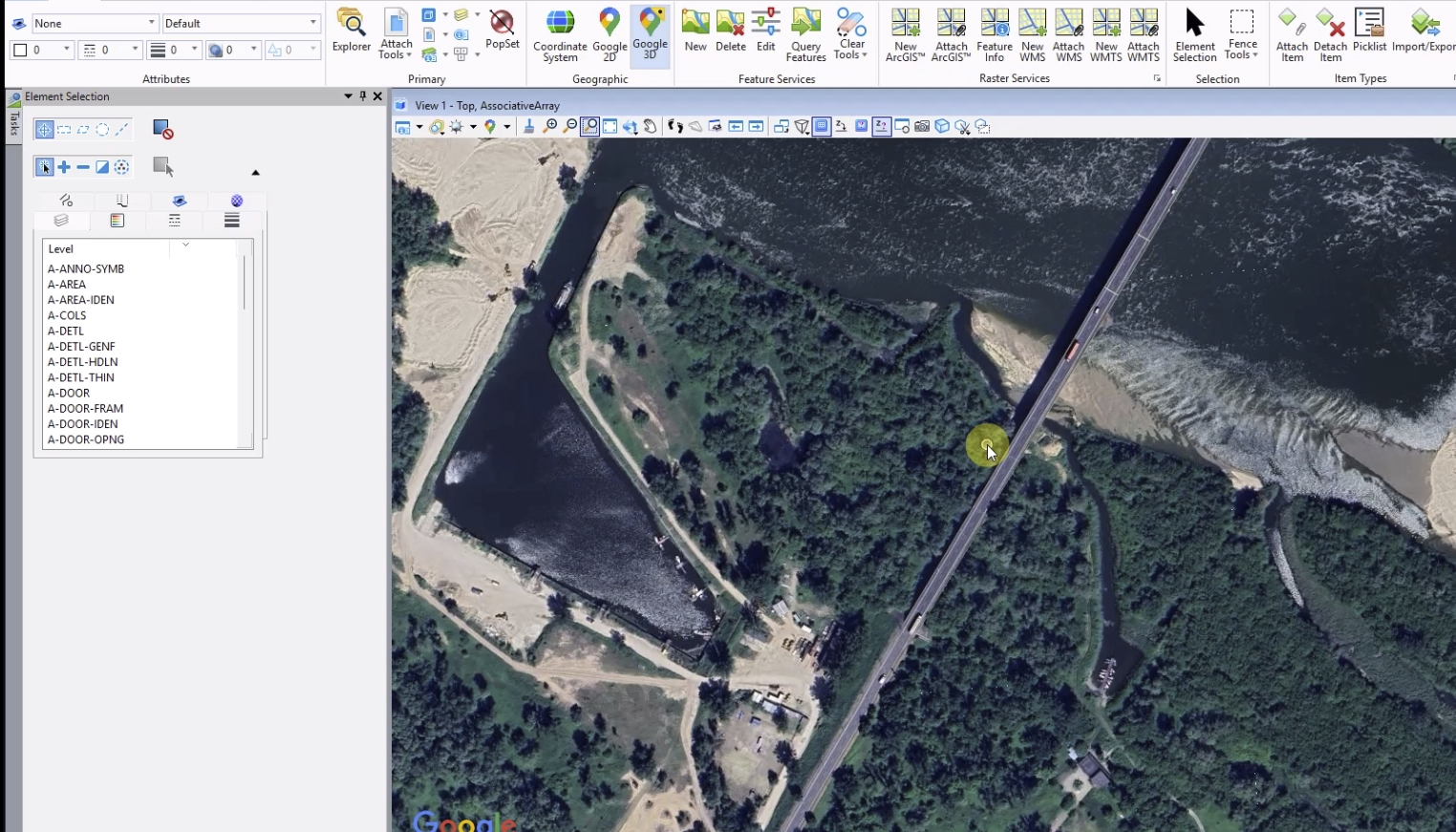

Przycisk Apply zatwierdza wybór, po czym podkład pojawia się w modelu:
Trzeba powiedzieć, że podkład działa dość płynnie, na każdym rodzaju map nie powodując zacinania lub zawieszania procesu. Jest to oczywiście bardzo względna ocena, która zależy od wielu czynników (prędkości złącza internetu, konfiguracji komputera itp.)
Przesuwanie, obracanie oraz zoom-owanie w takim modelu również nie sprawia problemów, z kolej odwrotnie, działa zaskakująco płynnie.
Export to IFC v4.3

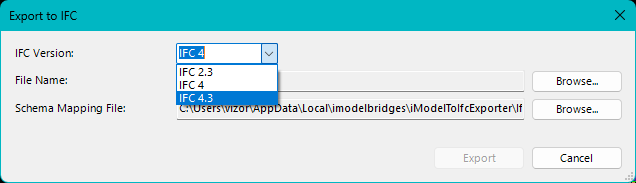

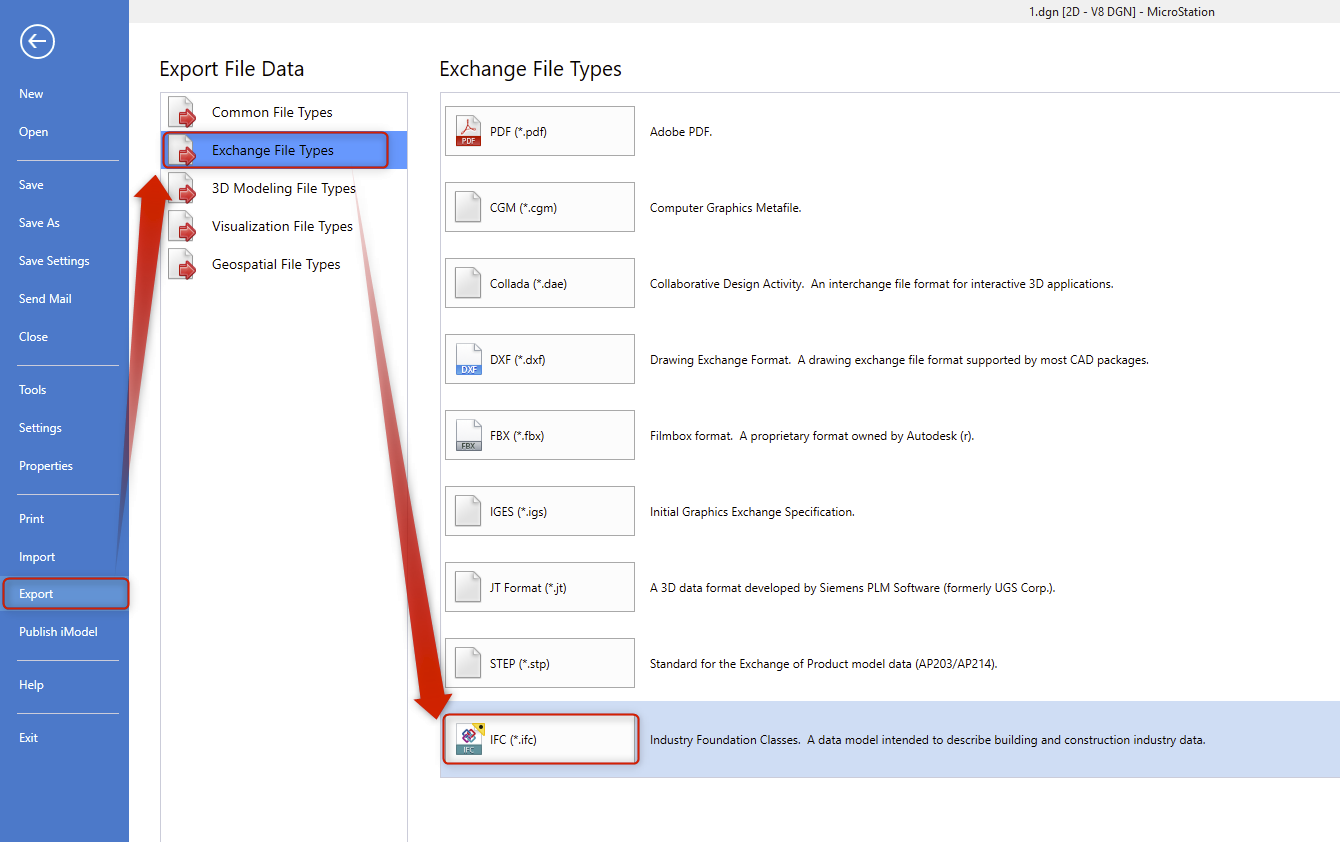

Następną zmianą jest możliwość eksportu modeli do formatu IFC w najnowszej wersji formatu – 4.3:
Cell Fixed Size

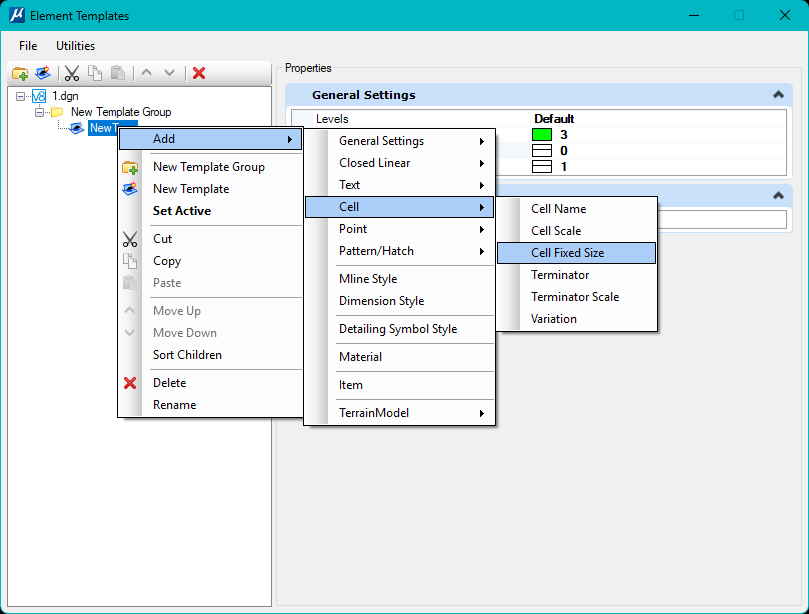

Kolejna zmiana, to dodanie funkcji Cell Fixed Size w szablonach obiektów.
Funkcja znacznie usprawnia korzystanie z obiektów punktowych dołączonych za pośrednictwem usług ESRI ArcGIS Feature Services. Działanie funkcji polega na tym, że rozmiar komórki (Cell) na ekranie pozostanie stały, niezależnie od poziomu powiększenia, zapewniając bardziej spójną i przyjazną dla użytkownika wizualizację.
Przykład działania tej funkcji jest przedstawiony na kanale Bentley na YouTube:
https://www.youtube.com/watch?v=4raD6jUauUQ
OGC Format

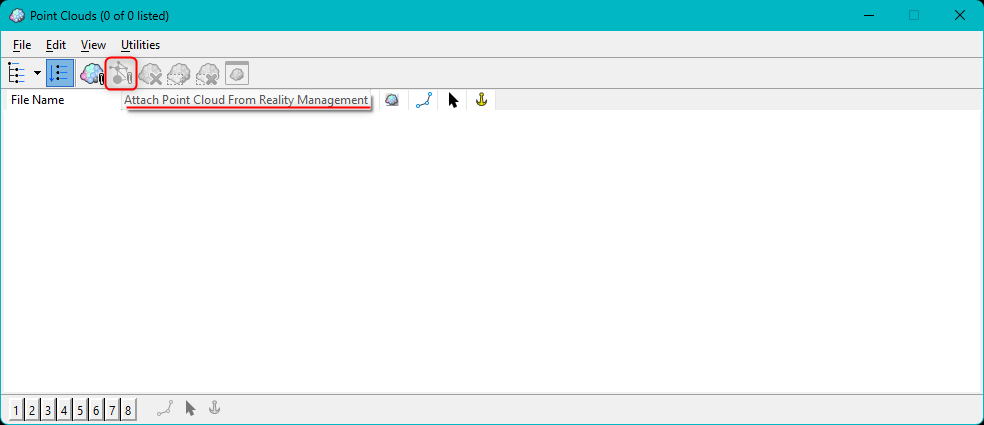

MicroStation obsługuje teraz dane w nowym formacie chmury punktów OGC 3D Tiles, oprócz istniejących formatów, takich jak OMR i OPC. Wczytać plik tego formatu można wybierając opcję „Dołącz chmurę punktów z Reality Management” w oknie dialogowym dołączania chmury punktów.
Przed dołączeniem chmury punktów OGC 3D Tiles należy upewnić się, że WorkSet jest powiązany z projektem ProjectWise, w którym znajdują się dane.
Po wybraniu pliku zostanie on dołączony do bieżącego pliku DGN, a widok można skonfigurować według potrzeb. Obsługiwane formaty danych to PNTS, GLB i skompresowane formaty punktów GLB. Można również dołączyć pliki DGN zawierające dane Google 3D.
Associative Array
W Microstation 2025 została dodana opcja tworzenia zależności przy tworzeniu masywu (zbioru) elementów. Ta opcja pozwała naśladować właściwości źródłowego (Parent) elementu na nowo stworzone (Child) elementy w masywie. Przy zmianie źródłowego elementu zmiany również rzutują na zależne elementy. Poniższy filmik pokazuje działanie tej funkcji:
Equal Angle Constraint
Została dodana nowa funkcja do narzędzi wiązań parametrycznych o nazwie Equal Angle Constraint. Pozwała ona zachować ten sam kąt dla kilku elementów.

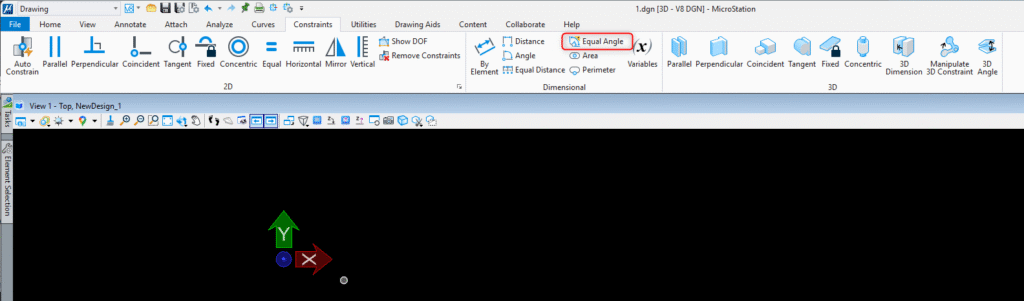

Funkcja znajduje się w sekcji Dimensional zakładki Constraints w grupie (workflow) Drawing.
Filmik poniżej pokazuje działanie tej funkcji:
Poprawki i udogodnienia
Oprócz tego producent deklaruję o naprawieniu wielu usterek oraz wprowadzeniu udogodnień, pełna lista których znajduje się na stronie producenta pod linkiem:
Jest ich aż 76! Wśród których znajdują się takie jak: błędy AccuSnap (1503699), błędy przy eksporcie do DWG (1580057) oraz samoczynne zatrzymywanie się podczas działania funkcji BATCH PROCESS (1197744)!!! Brzmi bardzo fajnie!
Podsumowanie
Ten przegląd, oczywiście nie pretenduje na najbardziej pełny lub na szczegółową analizę wszystkich zmian. To zadanie zostawimy dla przyszłych artykułów. Natomiast dziś celem było poznanie najbardziej istotnych zmian w najnowszej edycji Microstation 2025.
Ogólne wrażenia z nowej wersji są bardzo pozytywne. Asystent Python na pewno będzie pomocny i pozwoli otworzyć narzędzia automatyzacji większej grupie użytkowników, a dla tych którzy już korzystali z Python na pewno ułatwi pracę.
Equal Angle Constraint oraz Associative Array są bardzo przydatnymi funkcjami i na pewno dodają do listy zalet Microstation kilka punktów.
Eksport do najnowszego standardu IFC 4.3 jest dużą zaletą i pozwala na współpracę z innym oprogramowaniem, co bez wątpliwości dodaje uniwersalności Microstation. A możliwość używania map Google oraz obsługa nowego standardu chmury punktów OGC na pewno się spodobają wielu użytkownikom.
A więc zachęcamy do przetestowanie wszystkich tych nowości osobiście!
